产品名称: | STM32 脱机烧写器 离线编程器 下载器(高级版) 【立即订购】 |
产品编号: | NO150710094410 |
产品价格: | 599 |

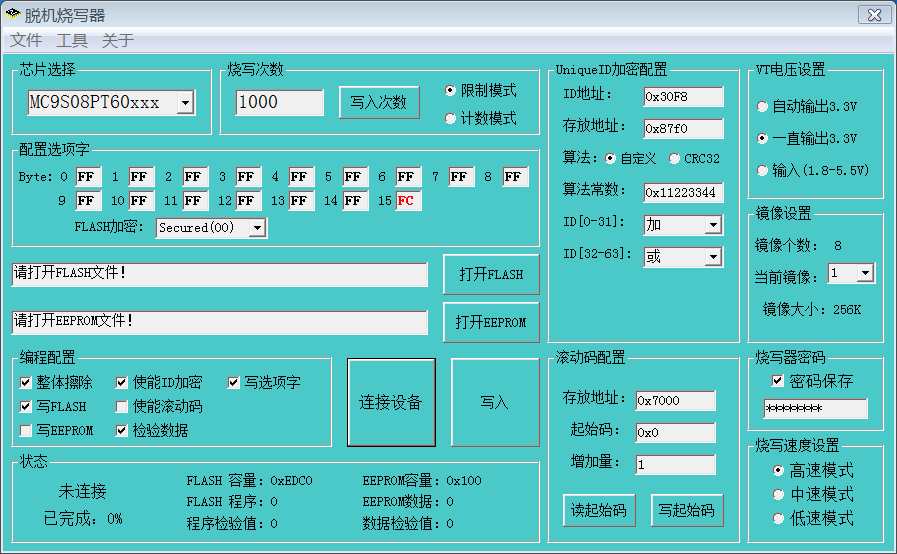

电脑端软件下载地址:http://www.lunkedz.com/resource/OffLIneSetup.rar
使用说明书:http://www.lunkedz.com/resource/STM32UserManual_A.pdf
高级板新增功能
1.显示采用128*64的OLED。
2.增加蜂鸣器。
3.支持多镜像,最多16个程序。
4.VT脚采用专用IC增加过流,短路保护。
5.更稳定,可靠。
一. 功能说明
1.设备基于SWD的4线或5线脱机烧写器。
2.设备支持在线更新功能。支持后续新出的MCU。
3.设备使用USB HID通讯,免安装驱动。
4.部分FLASH烧写代码安全存放于设备的MCU中。
5.设备支持利用ID号加密,以及滚动码烧写。
6.设备本身可以设置密码,防止篡改烧写器配置。
7.设备可以限制烧写次数,实时显示烧写次数。
8.设备支持外部按键,可以多台联机烧写。
9.烧写器实时显示烧写百分比。
10.设备提供3.3V,5V的输出,电流大于500MA。VT电压可以设置自动。
二. 显示说明
1. 指示灯:绿灯表示烧写正确,红灯表示烧写失败。烧写过程同时亮。

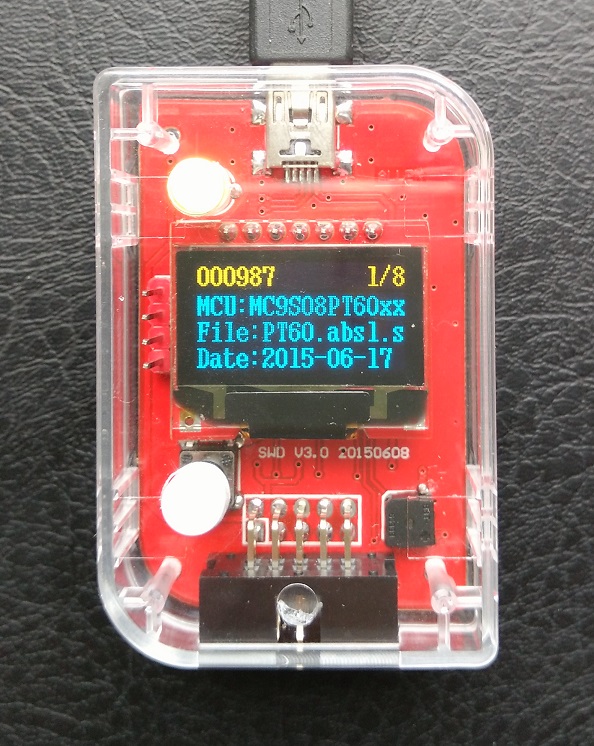

2. OLED显示屏:待机时显示剩余烧写次数,MCU型号,烧写文件名,日期等信息,烧写时显示烧写进度百分比(F-XX,E-XX),F表示烧写FLASH,E表示烧写EEPROM。
3. 图标说明: 表示已使能EEPROM写入, 表示已使能滚动码, 表示已使能ID加密, 表示已使能芯片加密, 1/8表示当前镜像和总镜像个数。
三. 在线更新
1.先按住编程键不放,再设备上电,一直到显示"升级模式!".
2.打开PC软件,连接设备,点工具-升级菜单,打开升级文件,点升级按钮即可。
四. 镜像切换
1. 设备上电后,长安编程键,一直到蜂鸣器“嘀”一声。
2. 短按按键,切换镜像。
3. 长安编程按键或等待退出。
五. 支持芯片
1.STM32F0xx系列。
2.STM32F1xx系列。
3.STM32F2xx系列。
4.STM32F3xx系列。
5.STM32F4xx系列。
6.STM32L0xx系列。
7.STM32L1xx系列。
六. 引脚说明
1. VT(电压1.8-5V)。
2. NC
3. SWDDIO
4. NC
5. SWDCLK
6. GND
7. GND
8. +5V输出(Imax=500MA)
9. RESET
10. KEY(外部编程按钮,接3-5V,可以支持多台连接)
七. 连接目标说明
1. 基本引脚:VT,SWDIO,SWDCLK,GND四脚必须连接,RESET选用。
2. 方式一:3.3V系统, VT脚使能3.3V输出即可。
3. 方式二:5V系统(如果MCU支持3.3V的可以采用方式一),5V脚连接VT脚即可。
4. 其它系统电压或者目标板子电流大于500MA,建议采用目标板自供电,VT脚设置输入。
