电脑端软件下载地址：http://www.lunkedz.com/resource/OffLIneSetup.rar

使用说明书：http://www.lunkedz.com/resource/RL78UserManual_A.pdf

升级板新增功能
  1. 显示采用128*64的OLED。
  2. 增加蜂鸣器。
  3. 支持多镜像，最多16个程序。
  4. VT脚采用专用IC增加过流，短路保护。
  5. VT电压指示灯
  6. 每字节对比和CRC32双重检验，更稳定，可靠。
  7. 支持BootLoader+APP写入。

一. 功能说明
1. 设备基于单线接口(VT,TOOL0,GND,RESET)四线的脱机烧写器。
2. 设备支持在线更新功能。支持后续新出的MCU。
3. 设备使用USB HID通讯，免安装驱动。
4. 部分FLASH烧写代码安全存放于设备的MCU中。
5. 设备支持利用ID号加密，以及滚动码烧写。
6. 设备本身可以设置密码，防止篡改烧写器配置。
7. 设备可以限制烧写次数，实时显示烧写次数。
8. 设备支持外部按键，可以多台联机烧写。
9. 烧写器实时显示烧写百分比。
10. 设备提供3.3V,5V的输出，电流大于500MA。VT电压可以设置自动。

二. 显示说明
1. 指示灯：绿灯表示烧写正确，红灯表示烧写失败。烧写过程同时亮。

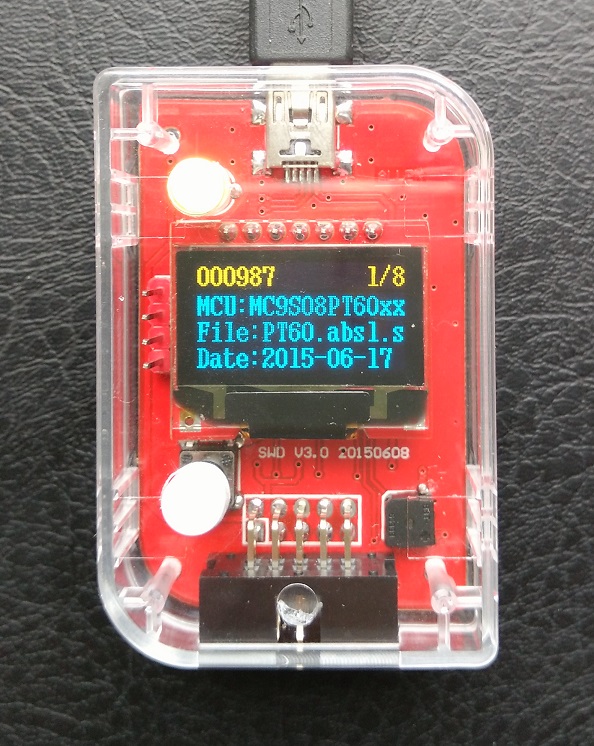

2. OLED显示屏：待机时显示剩余烧写次数，MCU型号，烧写文件名，日期等信息，烧写时显示烧写进度百分比（F-XX,E-XX），F表示烧写FLASH，E表示烧写EEPROM。
3. 图标说明：表示已使能EEPROM写入, 表示已使能滚动码, 表示已使能ID加密, 表示已使能芯片加密, 1/8表示当前镜像和总镜像个数。

 三. 在线更新
1. 先按住编程键不放，再设备上电，一直到显示"升级模式！".
2. 打开PC软件，连接设备，点工具-升级菜单，打开升级文件，点升级按钮即可。

四. 镜像切换
1.设备上电后，长按编程键，一直到蜂鸣器“嘀”一声。
2.短按按键，切换镜像。
3.长按编程键退出或等待自动退出。

五. 支持芯片

1. RL78全系列。

2. 部分用于中国的MCU

3.R8C部分系列。

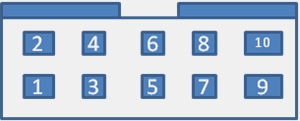

六. 引脚说明

1. VT(电压1.8-5V)
2. NC
3. NC
4. NC
5. TOOL0
6. GND
7. GND
8. +5V输出（Imax=500MA）
9 .RESET
10. KEY（外部编程按钮，接3-5V，可以支持多台连接）


七. 连接目标说明

1. 基本引脚：VT,TOOL0,GND,RESET四脚必须连接。
2. 方式一：3.3V系统， VT脚使能3.3V输出即可输出。
3. 方式二：5V系统， VT脚使能5V输出即可输出。
4. 其它系统电压或者目标板子电流大于500MA，建议采用目标板自供电，VT脚设置输入。
