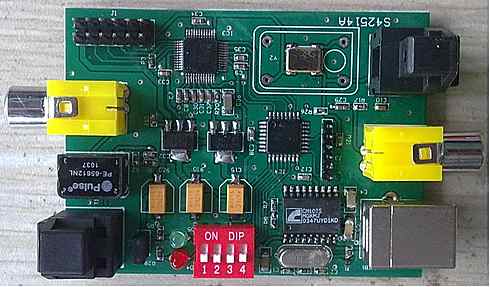

SRC4392异步升频解码板（具有USB/同轴/光纤/I2S)

SRC4392是一块高性能的音频转换芯片，自带速率转换功能，动态性能高达144dB。因此能实现异步升频功能，大大消除了Jitter，对音质提升起了很大的作用。此解码板输入输出，频率控制非常灵活，可以通过拨码开关设置，最大发挥了SRC4392的功能，是DIY的最佳选择。

模块功能介绍：

1.模块具有USB输入,同轴，光纤输入，I2S输入。

2.具有同轴，光纤，I2S数字输出。

3.输入采样率支持16-24BIT/20-192KHz的采样率，自动适应

4.通过异步升频可以设置输出44.1K,58.8K,88.2K,176.4K,48K,64K,96K,192K.

5.电源可以通过USB供电或外部。

6.支持高精度的有源晶振(1PPM)。

一．拨码开关设置如下：

二．I2S接口说明

     备注：引脚序列请看图片。

三．运行指示灯说明

红灯：在USB，光纤，同轴输入状态下，有信号常亮，无信号闪烁。

     在I2S输入下常亮。

绿灯：拨码开关变换指示灯，改变拨码开关状态，绿灯会熄灭一下。（除了拨码开关4）
