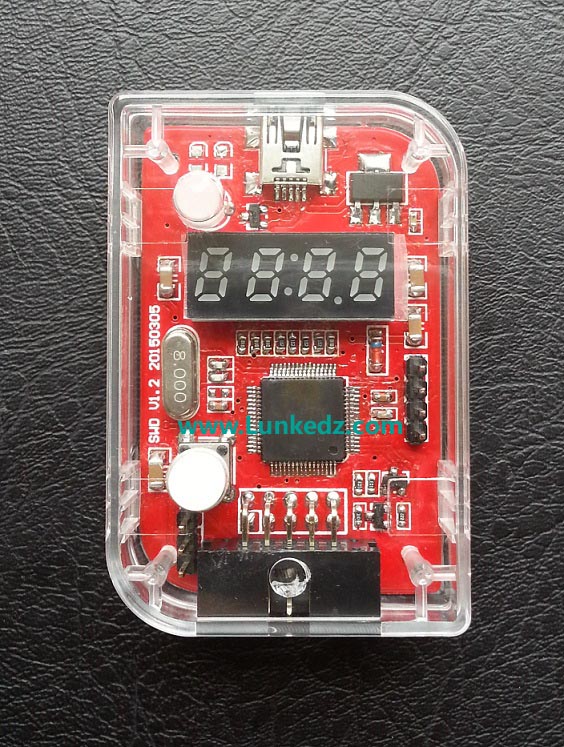

BDM脱机烧写器

一. 功能说明

1.设备基于BDM接口的脱机烧写器。
2.设备支持在线更新功能。支持后续新出的MCU。
3.设备使用USB HID通讯，免安装驱动。
4.部分FLASH烧写代码安全存放于设备的MCU中。
5.设备支持利用ID号加密，以及滚动码烧写。
6.设备本身可以设置密码，防止篡改烧写器配置。
7.设备可以限制烧写次数，实时显示烧写次数。
8.设备支持外部按键，可以多台联机烧写。
9.烧写器实时显示烧写百分比。
10.设备提供3.3V,5V的输出，电流大于500MA。VT电压可以设置自动。

二. 显示说明
1.指示灯：绿灯表示烧写正确，红灯表示烧写失败。烧写过程同时亮。
2.数码管：待机时显示剩余烧写次数，烧写时显示烧写进度百分比（F-XX,P-XX），F表示没加密MCU，P表示已加密MCU。

 三. 在线更新
1.先按住编程键不放，再设备上电，一直到显示boot.
2.打开PC软件，连接设备，点工具-升级菜单，打开升级文件，点升级按钮即可。

四. 支持芯片

1.MC9S08PA/PT系列。
2.MC9S08LL系列。
3.MC9S08AC/AW系列。
4.MC9S08QD系列。
5.MC9S08DZ系列
6.FXTH87xx系列。
7.MC9S08SG系列。
8.MC9S08SH系列。
9.MC9S12G系列。
10.MC9S12HY/HA系列。
11.MC9S12Z系列。
12.其它正在测试中.

五. 引脚说明

1.VT(电压1.8-5V)
2.NC
3.VT(电压1.8-5V)
4.NC
5.BKGD
6.GND
7.GND
8.+5V输出（Imax=500MA）
9.RESET
10.KEY（外部编程按钮，接3-5V，可以支持多台连接）
