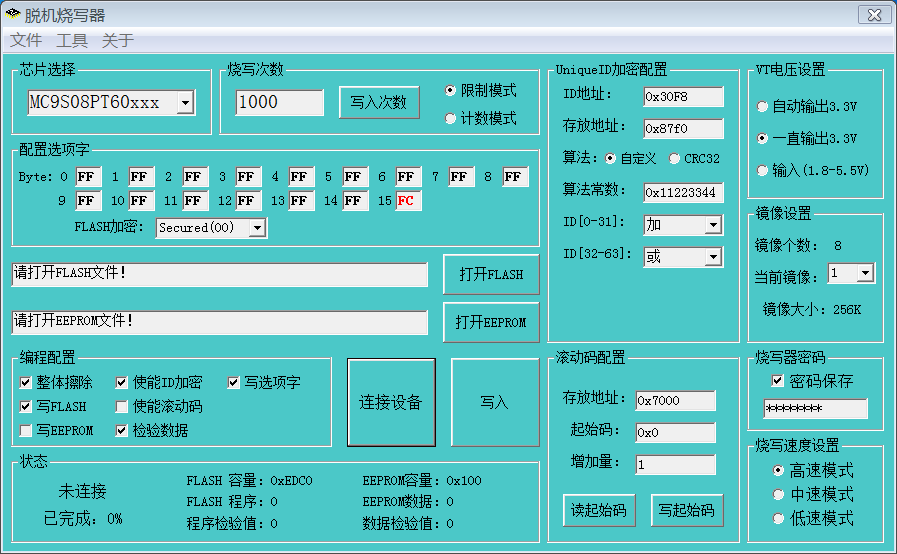

电脑端软件下载地址：http://www.lunkedz.com/resource/OffLIneSetup.rar

使用说明书：http://www.lunkedz.com/resource/DSCUserManual_A.pdf

高级板新增功能

1.显示采用128*64的OLED。
2.增加蜂鸣器。
3.支持多镜像，最多16个程序。
4.VT脚采用专用IC增加过流，短路保护。
5.每字节对比和CRC32双重检验，更稳定，可靠。
6.支持BootLoader+APP写入。
7.支持读FLASH。

一. 功能说明
1.设备基于标准JTAG接口脱机烧写器。
2.设备支持在线更新功能。支持后续新出的MCU。
3.设备使用USB HID通讯，免安装驱动。
4.部分FLASH烧写代码安全存放于设备的MCU中。
5.设备支持利用ID号加密，以及滚动码烧写。
6.设备本身可以设置密码，防止篡改烧写器配置。
7.设备可以限制烧写次数，实时显示烧写次数。
8.设备支持外部按键，可以多台联机烧写。
9.烧写器实时显示烧写百分比。
10.设备提供3.3V,5V的输出，电流大于500MA。VT电压可以设置自动。

二. 显示说明
1. 指示灯：绿灯表示烧写正确，红灯表示烧写失败。烧写过程同时亮。

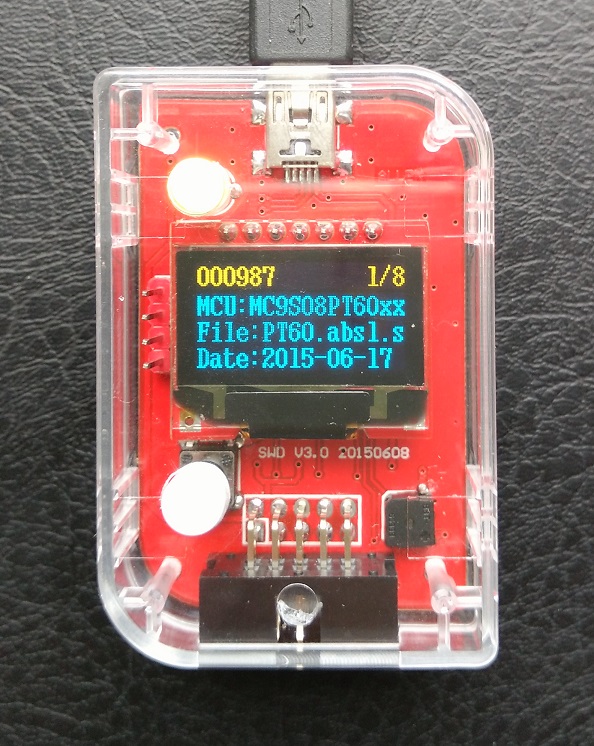

2. OLED显示屏：待机时显示剩余烧写次数，MCU型号，烧写文件名，日期等信息，烧写时显示烧写进度百分比（F-XX,E-XX），F表示烧写FLASH，E表示烧写EEPROM。
3. 图标说明：  表示已使能EEPROM写入,   表示已使能滚动码,  表示已使能ID加密,  表示已使能芯片加密, 1/8表示当前镜像和总镜像个数。

 三. 在线更新
1.先按住编程键不放，再设备上电，一直到显示"升级模式！".
2.打开PC软件，连接设备，点工具-升级菜单，打开升级文件，点升级按钮即可。

四. 镜像切换
1. 设备上电后，长安编程键，一直到蜂鸣器“嘀”一声。
2. 短按按键，切换镜像。
3. 长安编程按键或等待退出。

五. 支持芯片
1.MC56F823xx系列。
2.MC56F827xx系列。
3.MC56F84xxx系列。
4.MC56F8006/2系列。
5.MWCT无线充电系列。
6.MC56F824x/825x系列。
7.MC56F801x系列。
8.MC56F802x系列。
9.MC56F803x系列。
10.MC56F8345/8315系列。

六. 引脚说明

1. VT(电压1.8-5V)。
2.  TDI
3.  TMS
4.  TDO
5. TCK
6.  GND
7.  GND
8.  +5V输出（Imax=500MA）
9.  RESET
10. KEY（外部编程按钮，接3-5V，可以支持多台连接）

七. 连接目标说明

1. 基本引脚：VT,TDI,TDO,TMS,TCK,,GND,RESET脚必须连接。
2. 方式一：3.3V系统， VT脚使能3.3V输出即可。
3. 方式二：5V系统(如果MCU支持3.3V的可以采用方式一)，5V脚连接VT脚即可。
4. 其它系统电压或者目标板子电流大于500MA，建议采用目标板自供电，VT脚设置输入。
