电脑端软件下载地址：http://www.lunkedz.com/resource/OffLIneSetup.rar

 使用说明书：http://www.lunkedz.com/resource/LPCUserManual_A.pdf

高级板新增功能

1.显示采用128*64的OLED。
2.增加蜂鸣器。
3.支持多镜像，最多16个程序。
4.VT脚采用专用IC增加过流，短路保护。
5.更稳定，可靠。

一. 功能说明
1.设备基于SWD的4线或5线脱机烧写器。
2.设备支持在线更新功能。支持后续新出的MCU。
3.设备使用USB HID通讯，免安装驱动。
4.部分FLASH烧写代码安全存放于设备的MCU中。
5.设备支持利用ID号加密，以及滚动码烧写。
6.设备本身可以设置密码，防止篡改烧写器配置。
7.设备可以限制烧写次数，实时显示烧写次数。
8.设备支持外部按键，可以多台联机烧写。
9.烧写器实时显示烧写百分比。
10.设备提供3.3V,5V的输出，电流大于500MA。VT电压可以设置自动。

二. 显示说明
1. 指示灯：绿灯表示烧写正确，红灯表示烧写失败。烧写过程同时亮。

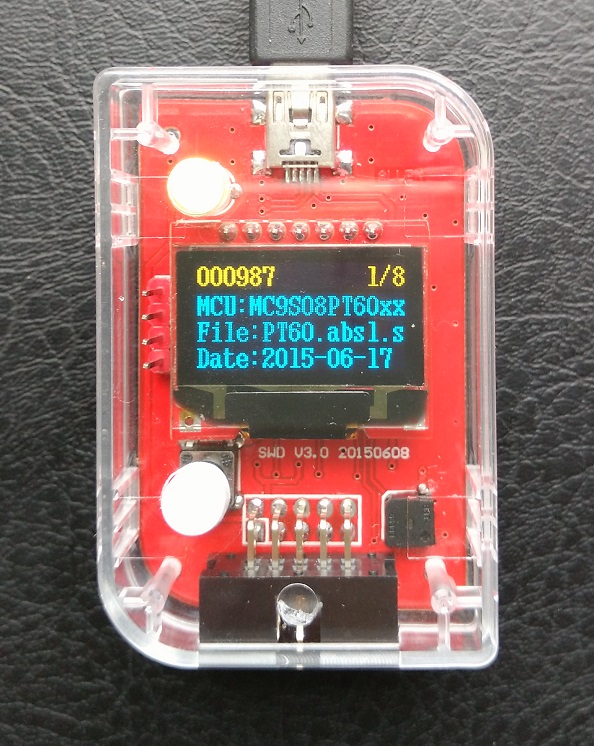

2. OLED显示屏：待机时显示剩余烧写次数，MCU型号，烧写文件名，日期等信息，烧写时显示烧写进度百分比（F-XX,E-XX），F表示烧写FLASH，E表示烧写EEPROM。
3. 图标说明：  表示已使能EEPROM写入,   表示已使能滚动码,  表示已使能ID加密,  表示已使能芯片加密, 1/8表示当前镜像和总镜像个数。

 三. 在线更新
1.先按住编程键不放，再设备上电，一直到显示"升级模式！".
2.打开PC软件，连接设备，点工具-升级菜单，打开升级文件，点升级按钮即可。

四. 镜像切换
1. 设备上电后，长安编程键，一直到蜂鸣器“嘀”一声。
2. 短按按键，切换镜像。
3. 长安编程按键或等待退出。

五. 支持芯片

1. LPC800系列。
2. LPC1100系列。
3. LPC1200系列。
4. LPC1300系列。
5. LPC1500系列。
6. LPC1700系列。
7. LPC1800系列。
8. LPC4000系列。
9. LPC4300系列。
10. LPC54000系列。


六. 引脚说明

1. VT(电压1.8-5V)。
2.  NC
3.  SWDDIO
4.  NC
5.  SWDCLK
6.  GND
7.  GND
8.  +5V输出（Imax=500MA）
9.  RESET
10. KEY（外部编程按钮，接3-5V，可以支持多台连接）

七. 连接目标说明

1. 基本引脚：VT,SWDIO,SWDCLK,GND四脚必须连接，RESET选用。
2. 方式一：3.3V系统， VT脚使能3.3V输出即可。
3. 方式二：5V系统(如果MCU支持3.3V的可以采用方式一)，5V脚连接VT脚即可。
4. 其它系统电压或者目标板子电流大于500MA，建议采用目标板自供电，VT脚设置输入。
