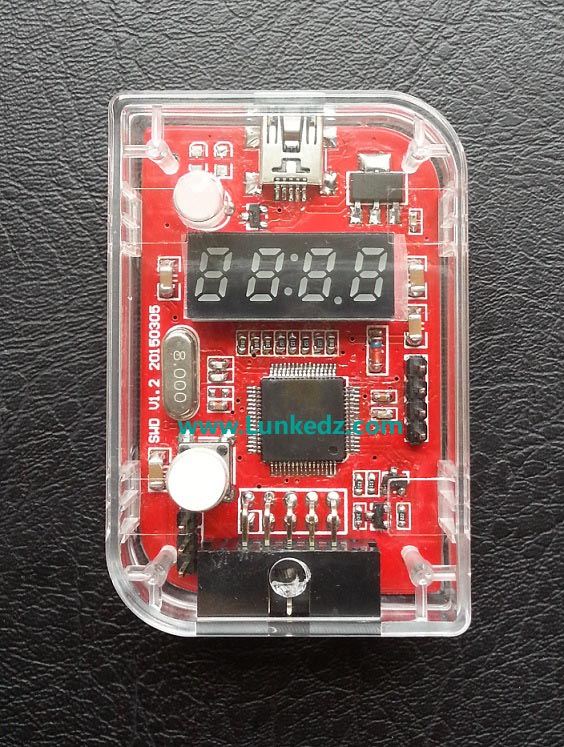

Kinetis脱机烧写器

一. 功能说明

1. 设备基于SWD的4线或5线脱机烧写器。
2. 设备支持在线更新功能。支持后续新出的MCU。
3. 设备使用USB HID通讯，免安装驱动。
4. 部分FLASH烧写代码安全存放于设备的MCU中。
5. 设备支持利用ID号加密，以及滚动码烧写。
6. 设备本身可以设置密码，防止篡改烧写器配置。
7. 设备可以限制烧写次数，实时显示烧写次数。
8. 设备支持外部按键，可以多台联机烧写。
9. 烧写器实时显示烧写百分比。
10. 设备提供3.3V,5V的输出，电流大于500MA。VT电压可以设置自动。

二. 显示说明
1. 指示灯：绿灯表示烧写正确，红灯表示烧写失败。烧写过程同时亮。
2 .数码管：待机时显示剩余烧写次数，烧写时显示烧写进度百分比（F-XX,P-XX），F表示没加密MCU，P表示已加密MCU。

三. 在线更新
1. 先按住编程键不放，再设备上电，一直到显示boot.

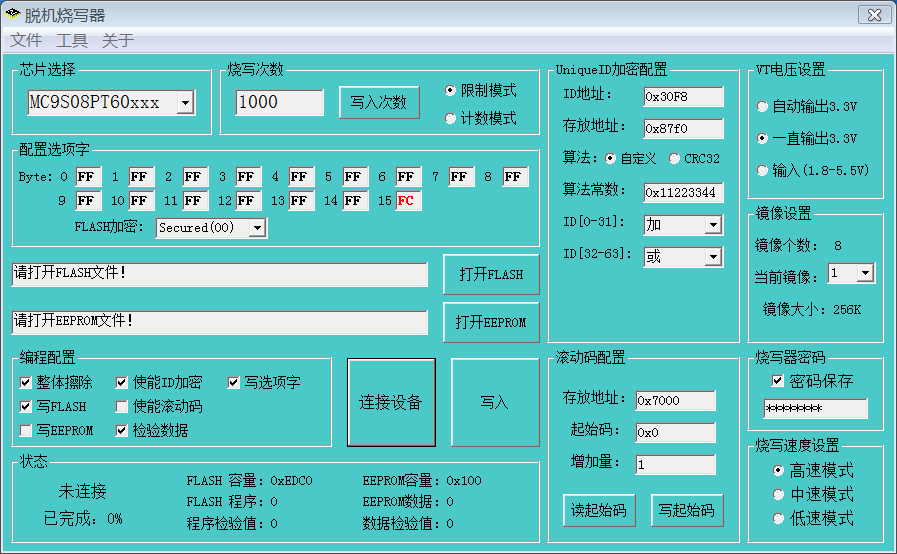

2. 打开PC软件，连接设备，点工具-升级菜单，打开升级文件，点升级按钮即可。

四. 支持芯片
1. MKE,KEA系列。
2. MKL系列。
3. MK系列。
4. MKV系列。
5. MKM系列。
6. MKW系列。

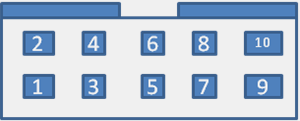

五. 引脚说明

1. VT(电压1.8-5V)。
2. NC
3. SWDDIO
4. NC
5. SWDCLK
6. GND
7. GND
8. +5V输出（Imax=500MA）
9. RESET
10. KEY（外部编程按钮，接3-5V，可以支持多台连接）
